超壓梯形磨粉機

超壓梯形磨粉機簡稱"梯形磨"是黎明重工磨粉機專家在長期的磨粉機研發經驗的基礎上，引進世界一流的工業制粉技術，組織大量的磨粉機技術專家和相關工作人員，經過精心設計，實驗和改進開發出的世界領先水平的工業磨粉機。 該機型采用了梯形工作面、柔性聯結、磨輥聯動增壓等多項國家專利技術，完全克服了傳統工業磨粉 機在使用范圍、產量、細度、能耗、使用壽命等方面的缺陷，是雷蒙磨、高壓懸輥磨、球磨機等傳統磨粉機的最佳替代品。

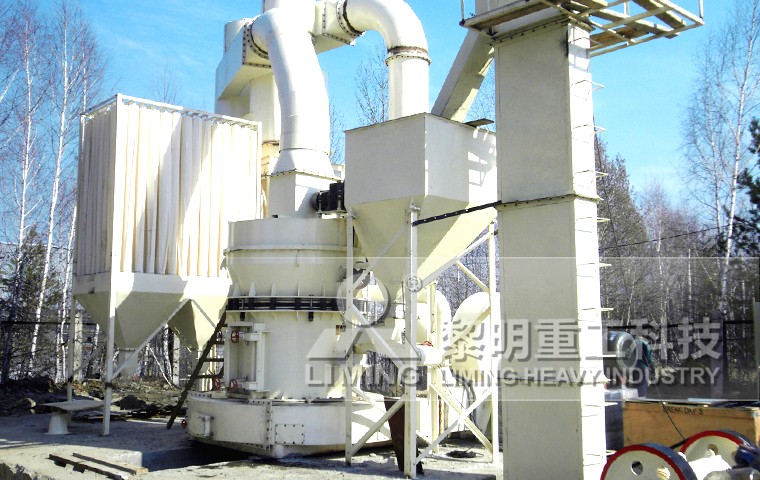

超壓梯形磨粉機整套設備組成： TGM系列超壓梯形磨粉機整套設備由主機、高密度選粉機、連接管道、高效節能離心引風機、方箱布袋除塵器、破碎機、畚斗提升機、儲料斗、電磁振動給料機、電控柜等組成。

超壓梯形磨粉機的特點及優勢：
與傳統立式磨粉機相比具有無可比擬的優勢，超壓梯形磨粉機應用多項國家最新磨粉機專利技術，設計新穎，結構合理，占地 面積小，電耗低，運行壽命長，且易損件造價低，性價比高。各項技術性能均達到國際領先水平，與雷蒙磨，球 磨機，高壓懸輥磨等傳統磨粉機相比具有六大技術優勢：
1、超壓梯形磨粉機采用能提高粉碎效率的梯形磨輥與磨環，該機將磨輥與磨環設計成階梯狀，降低了進入磨輥與磨環 之間物料的下滑速度，延長了對物料的碾壓時間，提高了粉碎效果。
2、超壓梯形磨粉機利用能起到平衡增壓作用的加壓彈簧以及能起到平衡減震作用的彈性連接。該機采用杠桿原理，將對稱的磨 輥總成用水平放置的彈簧通過拉桿連接在一起，當大塊物料頂擺一個磨輥總成時，其徑向力可通過彈簧拉桿傳給對稱面的磨輥總成來平衡，此條件下，裝置的整體受力點和其他產品相比提高了40%左右，而彈性連接裝置則減 輕了震動和噪音，避免了共振。
3、超壓梯形磨粉機配備能提高選粉精度的高密度選粉機葉輪。實踐表明，在轉速不變的情況下，提高葉片的密度可提高成品的 細度，換言之，在成品細度不需要改變的情況下，高密度葉輪可比低密度葉輪轉速低，減少了氣流阻力，同等動 力下成品產量提高50%以上。
4、超壓梯形磨粉機配有高效節能離心引風機。傳統磨粉機上配用的直葉片老式風機的效率僅為62%，而葉輪與葉片均為模具沖壓 成型的節能引風機的效率為85%。
5、超壓梯形磨粉機方便快捷的葉輪調整裝置，選粉機葉片端部與殼體的間隙大小也影響成品細度，本機專利技術使得調整該間 隙大小方便快捷。
6、超壓梯形磨粉機獨特設計向內傾斜的風道，確保進入進風窩殼內的物料能順利地沿著斜面落入磨粉機內。

超壓梯形磨粉機的工作原理： 主機通過減速機帶動中心軸轉動，軸的上端聯結著梅花架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。合格的成品粉子通過葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨。當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱，這時粉子掉落被收集。收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔離開，如不裝鎖粉器或鎖粉器的舌板吻合不嚴就會造成不出粉或出粉少，嚴重影響整機產量。

超壓梯形磨粉機的用途的適用范圍： 超壓梯形磨粉機在設計中充分考慮脫硫制粉的需要，可與脫硫設備完美匹配，從而提高脫硫效率，成為了國 內外脫硫制粉的首選設備。目前該機型已廣泛使用于電力、礦山、冶金、化工、鋼鐵、建材、煤炭等行業，產生 了巨大的經濟和社會效益。 主要是用于礦山、建材、化工、冶金、火電、煤炭等行業粉磨莫氏硬度在9.3級以下 ，濕度在6%以下的各種非易燃易爆礦產物料，成品細度可在30-400目任意調節，例如水泥（生熟料）、石英、長 石、方解石、白云石、石墨、螢石、硅灰石、磷礦石、鈣鎂磷肥、煤、煤矸石、礦渣、鋯英砂、滑石、花崗巖、 鉀長石、大理石、重晶石、陶瓷、玻璃等千余種物料粉磨加工。

超壓梯形磨粉機規格和性能參數表：

注：黎明重工科技保留更改產品設計與規格的權利，屆時恕不另行通知。
